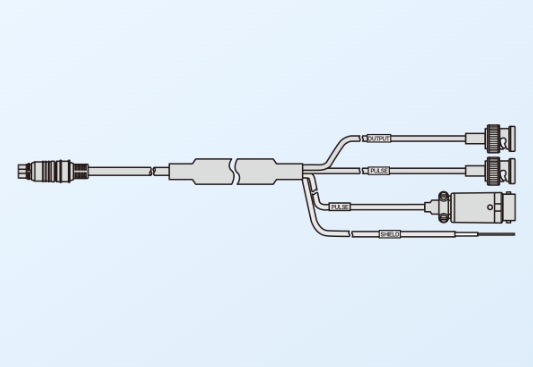

日本 KYOWA 共和 TE-58R 電纜組件是工業自動化領域的高性能信號傳輸解決方案，其設計融合了多通道信號整合、電源傳輸與抗干擾能力，以下從技術特性、應用場景及與同類產品對比展開分析：

一、核心技術特性

1. 多接口集成與信號完整性

8 孔 60FC-8P 母頭：采用 2.54mm 間距的 IDC（絕緣位移連接）技術，支持 8 芯導線壓接，無需焊接即可完成線束端接。三件式結構（基座 + 蓋板 + 壓接工具）確保連接可靠性，接觸電阻≤5mΩ，可承受 10A 電流，適用于 PCB 板與電纜的高密度連接。其引腳分配支持電源與信號混合傳輸，例如 2 芯用于 24V 電源（V+、GND），6 芯用于差分信號（如 RS485）或模擬量輸入。

雙 BNC 公頭設計：BNC 同軸連接器支持 0-4GHz 高頻信號傳輸，阻抗 50Ω（可選 75Ω），電壓駐波比（VSWR）≤1.22/3GHz，插入損耗≤0.5dB。雙輸出可實現信號分路或冗余備份，例如同時連接示波器（實時監控）和數據采集卡（歷史存儲），確保關鍵數據同步采集。

RM12BJ-4PH 電源接頭：4 針圓形連接器，額定電流 5A，電壓 500VAC，工作溫度 - 25℃~85℃，支持 24V 直流供電。其防誤插設計（鍵位編碼）避免電源反接，適用于工業設備的穩定供電。

2. 屏蔽與抗干擾能力

雙層屏蔽結構：電纜采用金屬編織層（覆蓋率≥85%）+ 鋁箔復合屏蔽，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的電磁干擾（EMI）。例如在工廠環境中，可抵御變頻器、電機等設備產生的諧波干擾，確保信號傳輸誤差≤0.1%。

差分信號傳輸：6 芯帶屏蔽電纜支持雙絞線結構，串?dāng)_抑制比≥40dB，配合 50Ω 阻抗匹配，可實現 100Mbps 數據傳輸速率，滿足工業總線（如 PROFINET）的實時性要求。

3. 工業級耐用性

環境適應性：電纜護套為耐油 PVC 材料，工作溫度范圍 - 40℃~+85℃，防護等級 IP67（IEC 60529），支持水下 1 米浸泡 30 分鐘。連接器外殼為鋅合金材質，表面鍍鎳處理，抗鹽霧腐蝕能力達 48 小時11。

機械強度：BNC 連接器的卡口鎖定機制可承受 50N 插拔力，IDC 壓接端子的抗振動性能通過 IEC 60068-2-6 測試（10-55Hz，1mm 振幅），確保在振動環境下連接不松動。
