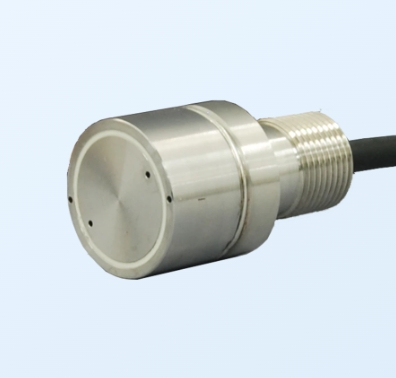

BER-S-15SA1  墻面土壓計

過載能力出色：帶有擋板功能，可承受 1000% 的過載，能在壓力遠超正常范圍的情況下保持性能穩定，不易損壞。

電纜配置合理：配備 0.3mm2、4 芯屏蔽氯丁橡膠鎧裝線，長度 30m，外徑 8mm，前端裸線，有利于信號的穩定傳輸，同時具備良好的耐磨性和耐腐蝕性，適應復雜的使用環境。

工作原理

振弦式：當被測結構物內土應力發生變化時，土壓力計感應板同步感受應力的變化，感應板將會產生變形，變形傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的壓應力值。

電阻應變式：當壓力作用于土壓力計的感應面時，會使內部的應變片產生變形，應變片的電阻值隨之發生變化，通過測量電阻值的變化來計算出所受到的土壓力大小。

應用場景

擋土墻工程：用于監測擋土墻所承受的土壓力，幫助判斷擋土墻的穩定性，為擋土墻的設計和維護提供數據支持，確保其能有效阻擋土體，防止坍塌等事故。

地下連續墻工程：在地下連續墻施工和使用過程中，監測墻體不同深度處的土壓力變化，了解墻體的受力狀況，保障地下連續墻的結構安全，使其能承受周圍土體和地下水的壓力。

隧道工程：在隧道襯砌與土體接觸部位安裝墻面土壓計，實時監測土壓力，可判斷隧道周圍土體的穩定性，為隧道的支護設計和施工提供依據，預防隧道塌方等安全事故。

基坑工程：監測基坑圍護結構墻面的土壓力，掌握基坑開挖過程中土體壓力的變化情況，及時發現潛在的安全隱患，指導基坑的開挖和支護施工，確?；蛹爸苓叚h境的安全。

選型考慮因素

量程：根據工程中可能出現的土壓力大小范圍來選擇合適量程的土壓力計，確保其能準確測量實際土壓力，避免超量程損壞或測量不準確。

精度：對于對測量精度要求較高的工程，如重要的高層建筑、大型橋梁基礎等，需選擇高精度的墻面土壓計，以提供可靠的數據。

尺寸：根據墻面的大小、安裝位置的空間等因素，選擇合適尺寸的土壓力計，確保其能順利安裝且不影響結構的正常使用。

防護等級：在潮濕、腐蝕性環境等惡劣條件下的工程，需要選擇防護等級高的土壓力計，如具有良好防水、防腐性能的產品，以保證其長期穩定工作。
