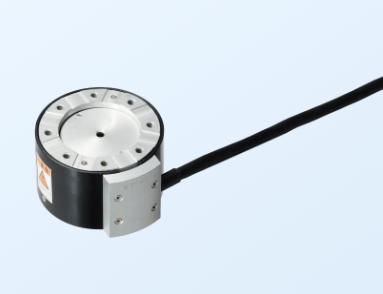

LFX-A  帶放大器的小型6分力傳感器

LFX-A 是日本 KYOWA 共和公司生產的帶放大器的小型 6 分力傳感器，以下是關于它的詳細介紹：

產品特點小型輕量：直徑僅為 66mm，LFX-A-1KN 重量約 210g，LFX-A-3KN 重量約 420g，便于安裝和集成到各種設備與實驗裝置中5。

測量全面：可同時測量直交 3 軸方向的動作力（Fx、Fy、Fz）與各軸周圍的力矩（Mx、My、Mz），為力學分析提供全面的數據1。

輸出便利：內置放大器，可輸出與 6 個物理量成比例的電壓信號，并且能夠通過 A/D 轉換器，將附件中干擾補正系數的相乘、相加輸入控制程序，方便與其他設備連接和數據處理5。

精度較高：非線性和滯后均控制在 ±0.5% RO 以內，干擾程度控制在 ±1.5% RO 以內（使用附加的干擾校正系數進行校正后），測量結果準確可靠3。

溫度適應性好：溫度補償范圍為 0℃至 60℃（無結露現象），零點溫度影響和輸出溫度影響均在 ±0.05%/℃或以內，在一定溫度變化范圍內能保持穩定的測量性能5。

性能參數5額定容量：有 1kN 和 3kN 兩種規格，其中 LFX-A-1KN 型號的 Fx、Fy、Fz 為 ±1kN，Mx、My 為 ±40N?m，Mz 為 ±25N?m；LFX-A-3KN 型號的 Fx、Fy、Fz 為 ±3kN，Mx、My 為 ±100N?m，Mz 為 ±50N?m。

額定輸出：以無載荷輸出為中心，± 約 1500mV（干涉補正后）。

電源要求：電壓為 DC5V±10%，消耗電流為 160mA 或以下。

頻率響應：DC～500Hz（截止頻率的振幅比 3±1dB）。

電纜規格：采用 0.11mm2、16 對雙絞屏蔽線乙烯樹脂電纜，電纜長約為 55cm，外徑 6.6mm，前端裸線（僅 9 芯）。

工作原理應變片原理：與 LFM-A 類似，LFX-A 內部也是基于應變片作為敏感元件來測量力和力矩。當傳感器受到外力作用時，彈性體發生變形，粘貼在彈性體上的應變片隨之變形，導致應變片的電阻值發生變化，通過測量電阻值變化來反映所受外力的大小2。

惠斯通電橋電路：采用惠斯通電橋電路來檢測應變片電阻值的變化，將四個應變片組成電橋結構，當有外力作用時，電橋平衡被打破，輸出一個與外力成正比的電壓信號，該信號經過放大器放大、濾波等處理后，得到反映力和力矩大小的測量值，再由內置放大器進行進一步處理和輸出。
