日本 KYOWA 共和 U-139 4109P-S32-7（支持遙感）是其應變測量系統中針對分布式遠程監測需求設計的高端型號，結合 KYOWA 的精密測量技術與遙感通信能力，形成了從信號采集到云端數據管理的完整解決方案。以下從技術架構、遙感功能實現及典型應用場景展開分析：

一、硬件架構與核心參數

1. 多通道同步采集

32 通道差分輸入：支持全橋（4 線制）、半橋（3 線制）及 1/4 橋（2 線制）應變片配置，兼容 120Ω/350Ω 應變片。

24 位 ΔΣ ADC：分辨率達 1με，噪聲＜0.5με，配合 20kHz 采樣率，可捕捉微秒級動態應變（如金屬斷裂瞬間）。

溫度補償：內置 PT100 傳感器（精度 ±0.5℃），實時修正零點漂移（±0.009% FS/℃）和靈敏度漂移（±0.03%/℃）。

2. 遙感通信模塊

無線傳輸協議：LoRaWAN：支持 Sub-GHz 頻段（如 868MHz/915MHz），傳輸距離達 1km（視距），抗干擾能力強，適用于工業環境。

藍牙 5.0：短距離通信（≤100m），用于設備配置和數據預覽。

數據加密：AES-128 加密確保數據傳輸安全，符合工業級安全標準。

3. 電源與接口設計

雙電源模式：電池供電：內置可充電鋰電池（7.4V/5Ah），連續工作時間＞48 小時。

外部供電：支持 DC 10-30V 輸入，適應車載或工業電源。

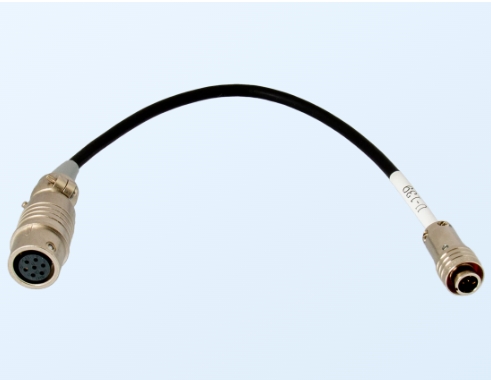

接口類型：NDIS4109 接頭：9 針小型接口，支持應變片、傳感器及同步信號輸入。

USB-C：用于固件升級和數據導出。

二、遙感功能實現

1. 分布式監測網絡

星型拓?fù)浣Y(jié)構：?jiǎn)蝹€(gè)網關可連接最多 64 臺 U-139 設備，形成無線傳感器網絡（WSN），適用于橋梁、風電葉片等大型結構7。

動態路由：支持 Mesh 組網，自動選擇最優路徑，確保數據傳輸可靠性。

2. 云端數據管理

KYOWA Cloud 平臺：實時數據監控：通過網頁端或手機 APP 查看應變、溫度等參數。

預警機制：設定閾值，異常數據觸發短信 / 郵件通知。

數據分析：提供 FFT 頻譜分析、趨勢預測等工具。

第三方集成：支持 Modbus TCP、OPC UA 協議，可接入 SCADA 或 GIS 系統。

3. 遠程配置與維護

OTA 固件升級：通過無線方式更新設備固件，減少現場維護成本。

參數遠程調整：可遠程修改橋路類型、濾波參數、采樣率等設置。
