一、模塊化架構與接口兼容性

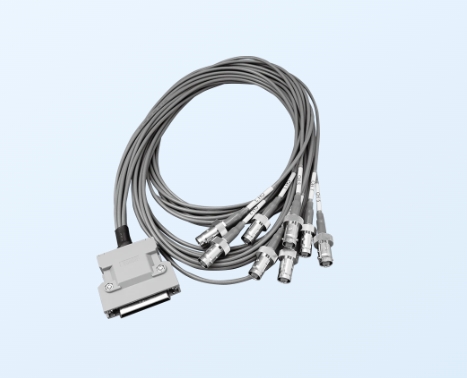

BNC 母頭 ×8 設計

8 個獨立 BNC 通道：每個 BNC 母頭支持 50Ω 阻抗匹配，兼容標準同軸電纜（如 RG-58、RG-59），適用于射頻信號（DC 至 4GHz）、視頻信號（如 1080p）及高速數字信號（如 1Gbps 以太網）的傳輸。

50 針集中接口：通過優化引腳分配實現 50 針有效連接，包括 32 路差分信號對（64 針）、8 路電源（±5V/±12V/±24V）及 1 路公共接地，支持多設備同步供電與信號整合。

標準化接口與擴展能力

即插即用兼容性：直接適配 KYOWA 的 U-104（50 針）、U-121~123（50 針）等集中接頭，可與 CDA-700A 信號調理器、DPM-910 數據采集儀等設備快速對接。

模塊化擴展：支持通過轉接板（如 KYOWA U-127-ADPT）轉換為 SMA、M8 等標準接口，滿足不同場景的連接需求。

二、信號完整性與抗干擾技術

差分信號傳輸

阻抗匹配：差分信號對采用 100Ω±5% 阻抗控制，共模抑制比（CMRR）≥60dB，支持 DC 至 10MHz 模擬信號及 1Gbps 數字信號的低失真傳輸。

高頻性能：雙絞線結構（線間電容≤30pF/m）配合 PTFE 絕緣材料，信號衰減≤0.1dB/m（1GHz），適用于應變片、加速度計等高頻傳感器的數據采集。

雙層屏蔽系統

鋁箔 + 鍍錫銅編織網：屏蔽覆蓋率≥95%，抗干擾能力達 - 60dB（1GHz），有效抑制電磁干擾（EMI）與射頻干擾（RFI）。

獨立屏蔽層：每個 BNC 通道的信號、電源、屏蔽層采用獨立屏蔽，通道間隔離度≥80dB，減少串擾與噪聲耦合。

三、機械設計與環境適應性

高可靠性結構

鍍金觸點：觸點鍍金厚度≥3μm，接觸電阻≤5mΩ，支持≥5000 次插拔壽命，確保長期穩定連接。

IP67 防護：連接器端通過 O 型密封圈實現 IP67 防護，短時浸水（1 米水深，30 分鐘）不影響性能，適用于工業現場惡劣環境。

靈活安裝方式

DIN 導軌安裝：支持 35mm DIN 導軌快速安裝，可通過轉接板轉換為面板式或壁掛式，便于系統集成。

線纜兼容性：適配 KYOWA 的 U-115~118（4 芯屏蔽線）、U-119（測試線夾）等線纜組件，支持定制線纜長度（0.5m 至 10m）。
