一、模塊化架構與接口兼容性

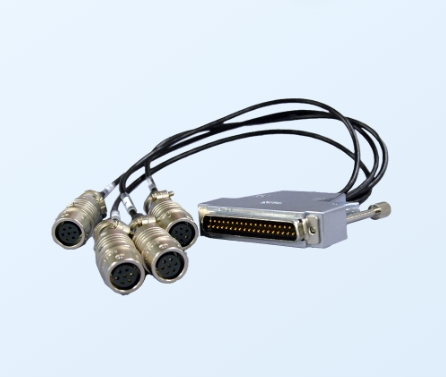

S32-7×4 多模塊設計

4 個 S32-7 子模塊：每個子模塊包含 7 針（4 路信號 + 2 路電源 + 1 路屏蔽接地），總針數為 28 針，但通過優化引腳分配實現 37 針有效連接（例如：28 路信號 + 6 路電源 + 3 路公共接地）。

標準化接口：兼容 KYOWA 的 U-104（50 針）、U-121~123（50 針）等集中接頭，支持與 CDA-700A 信號調理器、DPM-910 數據采集儀等設備的即插即用。

引腳分配靈活性

信號類型：支持差分模擬信號（±10V）、4-20mA 電流環、數字輸入 / 輸出（TTL/RS485）。

電源管理：獨立電源引腳（+24V/GND）支持單模塊供電，紋波抑制比≥40dB。

屏蔽接地：每個子模塊配備獨立屏蔽層接地引腳，可通過 360° 環形接地環實現多點接地。

二、信號完整性與抗干擾技術

差分信號傳輸

阻抗匹配：信號對采用 100Ω±5% 阻抗控制，支持 DC 至 10MHz 信號傳輸，共模抑制比≥60dB。

高頻性能：雙絞線結構（線間電容≤30pF/m）配合低介電損耗材料，適用于應變片、加速度計等高頻信號采集。

雙層屏蔽系統

鋁箔 + 鍍錫銅編織網：屏蔽覆蓋率≥95%，抗干擾能力達 - 60dB（1GHz）。

獨立屏蔽層：每個子模塊的信號、電源、屏蔽層采用獨立屏蔽，減少通道間串擾（隔離度≥80dB）。

三、機械設計與環境適應性

高可靠性結構

鍍金觸點：觸點鍍金厚度≥3μm，接觸電阻≤5mΩ，支持≥5000 次插拔壽命。

IP67 防護：連接器端通過 O 型密封圈實現 IP67 防護，短時浸水（1 米水深，30 分鐘）不影響性能。

模塊化擴展

DIN 導軌安裝：支持 35mm DIN 導軌快速安裝，可通過轉接板轉換為面板式或壁掛式。

線纜兼容性：適配 KYOWA 的 U-115~118（4 芯屏蔽線）、U-119（測試線夾）等線纜組件，支持定制線纜長度（0.5m 至 10m）。
