一、硬件架構與信號完整性

1. 四芯差分傳輸與屏蔽增強

橋路配置能力：4 芯設計支持全橋 + 半橋 + 獨立通道的混合配置，可連接兩組半橋應變片（如 KFG-2-120-D16-11L3M3S）或一組全橋應變片，滿足單軸或雙軸應力同步測量需求。配合 U-33-36 系列設備的24 位同步 AD 轉換，可實現 ±0.1% FS 的測量精度（±1000μV 信號范圍內）。

雙重屏蔽系統：內層鋁箔屏蔽（覆蓋率≥85%）+ 外層鍍錫銅編織網（覆蓋率≥90%），配合 KYOWA 專利的共模抑制技術，可將 50Hz 工頻干擾衰減≥60dB，100MHz 射頻干擾衰減≥40dB，確保在復雜電磁環境下的信號穩定性。

導線材質升級：導體采用 0.5mm2 多股鍍錫銅線（AWG 20），絕緣層為耐油 PVC（耐溫 - 20~105℃），并通過氟塑料護套（可選）將耐溫范圍擴展至 - 55~+150℃，適用于高溫爐、發動機艙等極端環境。

2. M3 壓接端子優化

機械特性：端子采用SUS316 不銹鋼材質，螺紋規格 M3（直徑 3mm），支持壓接（推薦使用 KYOWA 專用壓接工具 CRIMP-07）或焊接。壓接高度 1.5±0.1mm，接觸電阻≤0.5mΩ，可承受 8N 的軸向拉力，適合拖鏈系統或移動設備的頻繁彎曲。

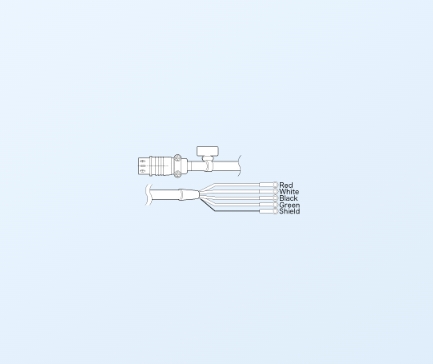

防誤接設計：接頭采用非對稱卡口（直徑 9.5mm），配合顏色編碼芯線（紅、黑、綠、白），避免與其他型號混淆。內置自恢復保險絲（500mA），當電流超過 2A 時自動斷開，故障排除后可自動恢復。

二、功能特性與行業適配

1. 動態測量與長距離傳輸

帶寬擴展：支持 DC~50kHz（-3dB）帶寬，配合 U-33-36 系列設備的200kHz 采樣率，可用于振動分析（如電機軸承應變監測）、沖擊測試（如汽車碰撞模擬）等高頻場景。

長距離優化：標配 5 米電纜，若需延長至 50 米，可搭配 KYOWA 專用延長線（如 N-59），信號衰減率≤0.3%/10 米。內置信號增強電路，支持核電、風電等遠距離數據采集。

2. 智能交互與兼容性

TEDS 全兼容：內置 IEEE 1451.4 標準 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），支持KYOWA KFG 系列 TEDS 應變片（如 KFG-2-120-C1-11N15C2-TEDS），減少人工校準時間達 70%。

總線協議支持：兼容 CANopen、Modbus RTU 等工業總線協議，可直接接入 SCADA 系統，適用于智能工廠、自動化產線的集中監控。通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。

三、環境適應性與安全認證

1. 極端環境防護

IP 等級：整體防護等級 IP68（IEC 60529），可在 2 米水深浸泡 72 小時，滿足海洋工程、化工設備等潮濕環境需求。部分型號（如 S32-7-EX）通過 ATEX Zone 1 認證，內置雙重火花抑制電路，適用于油氣開采、制藥等防爆區域。

耐溫性能：導體采用 0.5mm2 多股鍍錫銅線（AWG 20），絕緣層為耐油 PVC（-20~105℃），并通過氟塑料護套（可選）將耐溫范圍擴展至 - 55~+200℃，適用于航天器結構測試。
