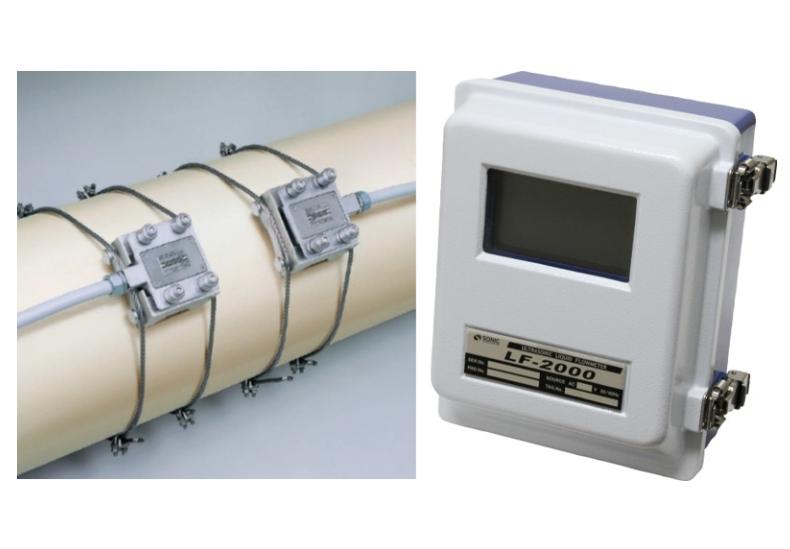

SONIC LF-2000超聲波液體流量計的特點
用于
工業用水、自來水、海水、純水、農業用水、石油
等液體的流量控制 ?易于安裝在現有管道上的夾式
?流量測量范圍
極廣 ?零壓力損失
用于工業用水、自來水、海水、純水、農業用水和石油等液體的流量控制
| 流體條件 | 測量液 | 超聲波穿過的水、海水、油和其他液體 |
| 濁度 | 10000ppm 或更低 | |
| 溫度 | -10~60°C | |
| 州 | 管道內部必須充滿液體。無 漂移或漩渦流 無 連續的氣泡或碎屑 | |
| 管道條件 | 公稱直徑 | 50毫米~6000毫米 |
| 材料 | 鋼、不銹鋼、鑄鐵、PVC、FRP 等。 | |
| 襯 砌 | Tar Evoxy、砂漿等 | |
| 所需的直管長度 | 上游側 10D、下游側 5D 以上（D：管道內徑） | |
| 轉爐 | ||
| 測量方法 | 超聲傳播時間差計算方法 | |
| 指示器 | LCD（240×128 點，背光） | |
| 顯示什么？ | 瞬時流量、瞬時流量、積分流量（正向和反向）等。 | |
| 自我診斷 | 檢測上下限報警、波接收異常、電源故障、內存異常和范圍超 | |
| 測量線數 | 1 或 2 或 4（可選） | |
| 測量精度 | ±1%RD （0.8m/s~30m/s 范圍） ±0.8cm/s （0m/s ~ 0.8m/s 范圍） | |
| 傾銷 | 0~120 秒（1 秒步長） | |
| 測量范圍 | 測量范圍 | 流速換算 0~±30m/s |
| 流量單位 | 從 m3、L、ton、kg 中選擇 | |
| 小時 | 從 h、min、sec 中選擇 | |
| 范圍數 | 正電流和反向電流各多達 2 個范圍 | |
| 范圍切換 | 自動和遠程選擇 | |
| 電流輸出 | 輸出數量 | 2 積分 |
| 輸出信號 | 直流4~20mA | |
| 負載電阻 | 1 kΩ 或更低 | |
| 觸點輸出 | 輸出數量 | 6 積分 |
| 輸出信號 | 集電極開路無電壓 | |
| 觸點評級 | 直流30V、0.25A | |
| 輸出內容 | 正電流、反向電流集成脈沖、自診斷 | |
| 累計產量 | 脈沖寬度 | 1~200 毫秒的可選設置 |
| 累加單位 | 從 m3、L、ton、kg 中選擇 | |
| 累積乘數 | 0.01~1000 時可選 | |
| 數字輸出 | 通信方式 | RS232C、RS422 系列 |
| 輸出內容 | 瞬時流量、積分流量等 | |
| 輸出間隔 | 可從 0.1 秒、0.5 秒或 1 秒中選擇 | |
| 接送費率 | 19200 基點 | |
| 環境溫度 | -10~60°C | |
| 濕度 | 90% RH 或更低 | |
| 防雷元件 | 內置電源和信號輸入/輸出線 | |
| 權力 | AC100V、115V、220V ±10% 50/60Hz | |
| 功耗 | 20VA 或更低 | |
| 結構 | 防浸入（相當于 IP67） | |
| 材料 | 鋁合金鑄件 （AC4C） | |
| 重量 | 約 8.5 公斤 | |
| 安裝要求 | 無陽光直射 無 高溫輻射熱 無 腐蝕性或爆炸性氣體 | |
| 探測器 | ||
| 型 | LFT-10 系列 | 用于大直徑（300 mm 或更大） |
| LFT-20 系列 | 適用于小直徑（小于 300 mm） | |
| 安裝方法 | V 或 Z | |
| 電纜 | 5m （相當于 5C-2T 同軸電纜） | |
| 材料 | SCS13， 亞克力 | |
| 環境溫度 | -20~80°C | |
| 結構 | 防浸入型（相當于 IP67） | |
